樓宇自控系統數據采集模塊的實現
欄目：行業動態 作者：三水智能化 發布時間：2020-03-23 關鍵詞：
樓宇自控系統
樓宇自控系統的數據采集模塊包括終端節點、協調器結點以及路由器節點。終端節點采集樓宇中各項數據，協調器建立和維護一個Zigbee網絡管理其網絡中的其他節點，路由器實現其他節點的消息轉發功能。其中，由協調器節點、路由器節點和終端節點構成ZigBee三級樹
樓宇自控系統的數據采集模塊包括終端節點、協調器結點以及路由器節點。終端節點采集樓宇中各項數據，協調器建立和維護一個Zigbee網絡管理其網絡中的其他節點，路由器實現其他節點的消息轉發功能。其中，由協調器節點、路由器節點和終端節點構成ZigBee三級樹型無線傳感網絡，構成數據采集模塊的網絡骨架。
樓宇自控系統數據采集模塊中環境信息采集傳感器有溫度傳感器、濕度傳感器、光照度傳感器、土壤傳感器、車距傳感器、煙霧傳感器、PM2.5傳感器和人體紅外傳感器;設備控制器有燈光控制器、插座控制器、窗簾控制器、空氣凈化器控制器、加濕器控制器、音樂控制器、聲光報警設備、空調、電腦和電視機ZigBee轉紅外信號控制模塊等。

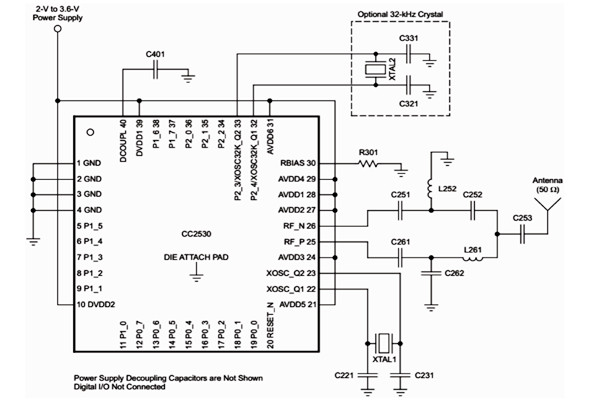

樓宇自控系統數據采集模塊的三種節點均采用TI公司的CC2530芯片，具體內部結構見圖2所示。CC2530芯片擁有豐富的端口，能夠同時連接控制多個設備，同時具有良好的擴展性，CC2530芯片與就近的傳感器或設備控制器通信連接并進行信息傳輸，并將多個傳感器或設備控制器的信息通過一個無線數據包傳遞，用以降低室內無線信號輻射。
